直管型质量流量计如何实现高精度无积液测量？

在过程工业的精密测量领域，质量流量计扮演着至关重要的角色，尤其是在食品、制药、化工等对卫生、精度和可靠性要求极高的行业。其中，直管型科里奥利质量流量计因其独特的测量原理和结构设计，逐渐成为高精度、无积液测量的首选方案。本文将从一名自动化工程师的视角，深入剖析直管型质量流量计如何实现这一目标，并探讨其在行业中的应用价值。

一、 测量原理：科里奥利力的精妙应用

直管型质量流量计的核心工作原理基于科里奥利效应。当流体流经一根或一组以特定频率振动的测量管时，流体微元会受到科里奥利力的作用。这种力与流体的质量流量成正比，并会导致测量管产生微小的、与振动方向垂直的扭曲。通过高精度的传感器（如电磁或光学传感器）检测这种相位差或形变，即可直接、准确地计算出流体的质量流量，而无需像体积流量计那样依赖密度、温度、压力等参数的补偿换算。

这种直接测量质量流量的方式，从根本上消除了因流体物性变化（如密度、粘度）带来的测量误差，是实现高精度的物理基础。

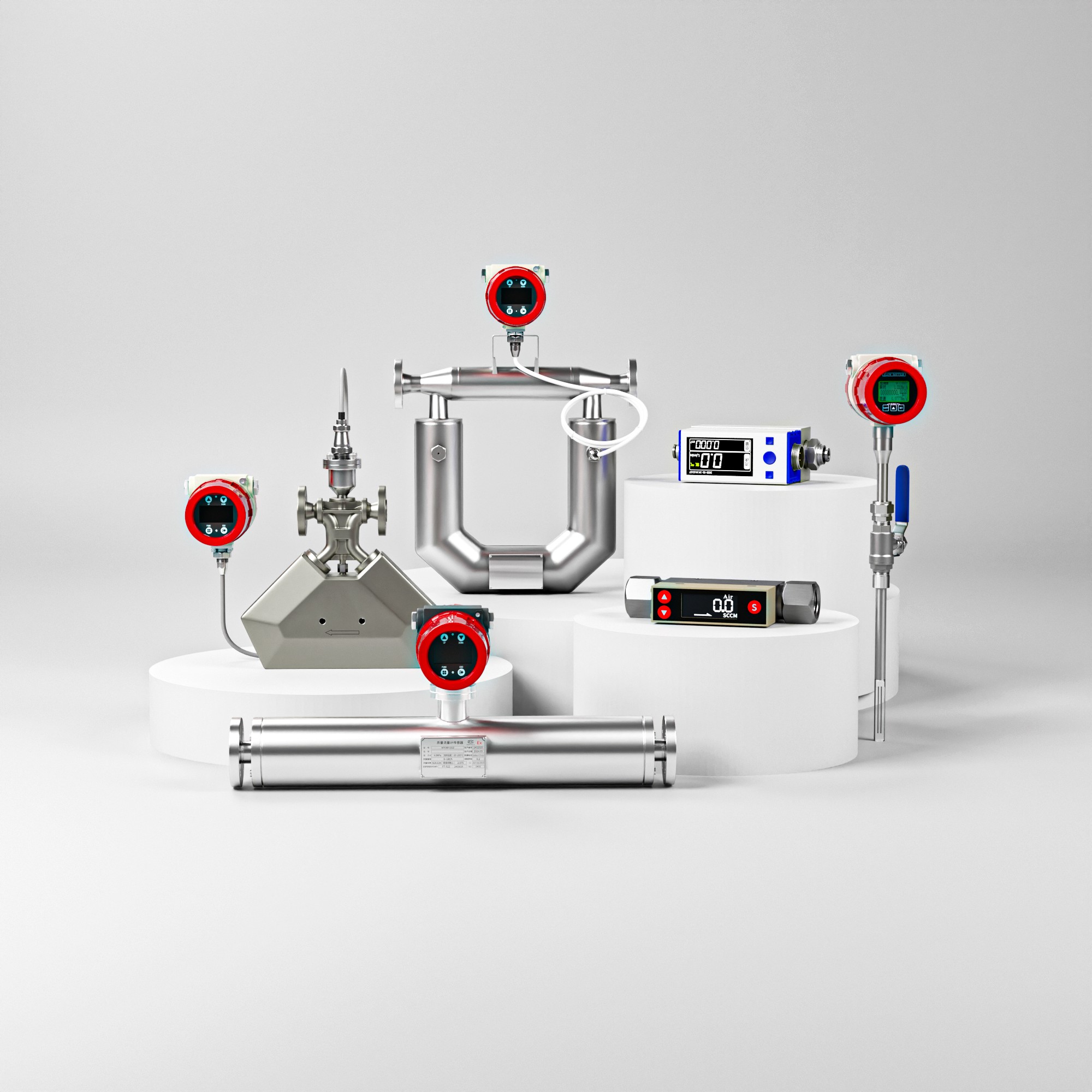

二、 结构设计：直管型与零积液的奥秘

传统U型或Ω型科氏流量计的弯曲测量管结构，虽然能放大科氏效应，但也带来了不可忽视的缺点：流体在弯管处容易产生滞留和挂壁，形成“积液”。对于测量浆液、高粘度流体或需要频繁进行CIP（原位清洗）的卫生级应用，积液意味着交叉污染风险、清洗不彻底以及测量零点漂移。

直管型设计则完美地解决了这一问题。其测量管为笔直的光滑管道，流体流经时流态平稳，无死角。这种设计带来了多重优势： 1. 零积液：光滑的直管内壁使得流体能够完全被后续流体或清洗介质推送排出，特别适合卫生型应用，符合3A、EHEDG等卫生标准对“自排空”的要求。 2. 压损极低：相比弯管结构，直管对流体流动的阻力更小，系统能耗更低。 3. 安装灵活：对前后直管段的要求极低，甚至无需直管段，大大简化了管道设计和安装工作，节省空间与成本。 4. 耐磨损与堵塞：对于含有固体颗粒的浆液，直管结构不易造成颗粒沉积和堵塞，维护更简便。

为了实现稳定的振动和精确的信号检测，直管型质量流量计通常采用双管对称振动设计。两根测量管以相反相位振动，有效抵消了外部管道应力带来的干扰，提高了信噪比和零点稳定性，这是实现0.2%甚至更高流量测量精度的关键。同时，通过测量管的振动频率等参数，该型流量计还能同步在线测量流体的密度和温度，进而可衍生计算出溶液的浓度、固含量等关键工艺参数，实现一表多能。

三、 实现高精度无积液测量的工程实践

精良的原理和设计需要匹配正确的工程应用才能发挥最大效能。以下几点是确保直管型质量流量计实现高精度、无积液测量的关键：

• 正确的安装方式：安装是影响测量性能的首要因素。对于绝大多数液体测量，尤其是卫生型应用，推荐采用垂直安装，且保证流体自下而上流动。这种安装方式利用重力辅助排空，能确保测量管内始终充满流体且无气体聚集，是实现“无积液”状态的理想姿势。水平安装虽被允许，但必须确保流量计位于管路系统的最低点。必须严格避免将流量计安装在管路的最高点或流向向下的管道上，以防气体积聚或排空不畅。
• 有效的振动隔离：作为振动式仪表，外界管道振动是其主要干扰源。在安装时，应在传感器两端使用稳固的支架进行固定，并将支架安装在无振动的稳固基础上。当管道振动不可避免时，需考虑使用柔性短管将流量计与工艺管道隔离，以保护其敏感的振动系统。
• 工艺适配与选型：根据被测介质的特性（如腐蚀性、磨损性、卫生等级）选择合适的测量管材质（如316L不锈钢、哈氏合金）和表面处理（如电解抛光）。根据流量范围和管径选择合适的型号，确保工作流量在仪表的最佳测量范围内。对于需要保温或伴热的工况，需选择或定制带有夹套的型号，并注意保温层不应覆盖振动驱动和检测部分。
• 专业的调试与维护：初次投运前进行正确的零点校准至关重要。定期按照规范进行验证和维护，确保其长期运行的稳定性。

四、 行业应用与品牌生态

直管型质量流量计凭借其高精度和卫生特性，在多个行业大放异彩： * 食品饮料行业：用于精确计量糖浆、浓缩果汁、奶基原料、食用油、巧克力等高附加值物料，实现配方精准控制与成本核算；在CIP系统中监控清洗介质的流量与浓度。 * 制药与生物工程：在培养基配制、发酵液输送、纯化层析等关键工艺点，进行无菌、无滞留的精确流体测量。 * 化工行业：测量高粘度聚合物、添加剂、浆料以及腐蚀性化学品的质量流量与密度。

在国内过程自动化仪表市场，除了杭州美仪这类提供全面解决方案的厂商外，也活跃着一批在细分领域深耕的品牌。例如，杭州联测在环境监测与分析仪器领域积累了深厚经验；杭州丰控的控制器与数据采集模块在小型自动化系统中应用广泛；杭州美控则在显示仪表与传感器方面有着不错的口碑。这些品牌共同构成了国产自动化仪表的多样化生态，为用户提供了丰富的选择。

放眼全球，科里奥利质量流量计技术由少数国际巨头引领。例如，艾默生（Emerson） 旗下的高准（Micro Motion）系列是行业的标杆，以其极高的精度、可靠性和丰富的应用经验著称。恩德斯豪斯（Endress+Hauser） 的Promass系列同样享有盛誉，尤其在防爆和苛刻工况应用方面表现突出。科隆（KROHNE） 的OPTIMASS系列以其坚固的设计和创新的信号处理技术受到市场认可。这些国际品牌的产品和技术路线，也为行业的技术发展树立了参考方向。

五、 总结

直管型科里奥利质量流量计通过其基于物理定律的直接质量测量原理，结合创新的直管式零积液结构设计，为现代流程工业提供了高精度、高卫生等级的流体测量解决方案。其价值的实现，离不开从正确选型、规范安装到精细维护的全流程工程实践。随着工业4.0和智能制造的发展，对测量数据的精确性、可靠性与可追溯性要求日益提高，能够直接输出质量流量、密度等多参数信息的直管型质量流量计，必将成为提升工艺控制水平、保障产品质量、实现精益化生产的关键基础设施之一。对于自动化工程师而言，深入理解其技术内核与应用要点，是成功设计和维护高效、可靠自动化系统的重要一环。
